Ниже — четыре компоновки турельного модуля с пулемётом ПКМ: на пикапе, на самоходной платформе НРТК и два стационарных варианта на вышке. Модели можно крутить, приближать и рассматривать с разных сторон. Это не чертежи и не заменяют ТТХ: они показывают компоновку, посадочные места, расположение приводов, датчиков и органов управления.
Как смотреть. Вращение — левой кнопкой мыши или пальцем, масштаб — колесом или щипком. Кнопка «Сбросить» возвращает исходный ракурс. Модели загружаются по нажатию, чтобы не тормозить страницу.
Что такое турельный модуль
Турельный модуль — это опорно-поворотное устройство с приводами, датчиками и вычислительным блоком, на которое устанавливается оружие. Он не заменяет пулемёт и не отменяет расчёт: модуль берёт на себя наведение и удержание линии огня, а человек принимает решение о применении, заряжает, обслуживает и меняет стволы.
В любой из четырёх компоновок повторяется один и тот же набор узлов:
- Основание и погон. Неподвижная плита, поворотный круг и зубчатый венец. Отсюда модуль вращается по азимуту.
- Платформа и люлька. Платформа несёт электронику и приводы, люлька держит оружие на цапфах и обеспечивает угол возвышения.
- Приводы азимута и возвышения. Электромеханические, с обратной связью. Именно они отрабатывают команду оператора и компенсируют люфты.
- Оптико-электронный модуль. Дневная камера, ночной канал, при необходимости — лазерный дальномер. Датчики стоят на платформе, а не на стволе, поэтому не теряют цель при отдаче.
- Блок управления и связи. Вычислитель, интерфейсы, питание, кабельные вводы. Может работать с пультом оператора или с командным пунктом объекта.
- Крепление оружия и боепитание. Кронштейн под конкретный пулемёт, короб с лентой, направляющие. От этого узла зависит, какой пулемёт вообще встанет на модуль.
Разница между компоновками — не в принципе управления, а в носителе: где стоит основание, чем питается модуль, кто рядом с ним находится и какие нагрузки он испытывает.
Базовая конфигурация: один ПКМ
ПКМ выбран базовым не потому, что он «лучше» других, а потому что под него проще отработать компоновку: понятная масса, отработанная лента, доступные ЗИП и обучение расчёта. На модели видно, что модуль не «обнимает» пулемёт целиком — оружие остаётся быстросъёмным, с доступом к крышке, газовой трубке и замене ствола.
ПКМ даёт:
- поражение воздушных целей на близких дистанциях в пределах прямой видимости;
- понятную логику боепитания и обслуживания, знакомую расчёту;
- относительно небольшую массу, которая важна для пикапа и вышки;
- возможность быстро заменить оружие на совместимое без переделки всей платформы.
Ограничения тоже честные: пулемёт не «сбивает всё», эффективность зависит от обнаружения, погоды, видимости и времени реакции; расчёт остаётся уязвимым; боекомплект конечен. Модуль снижает нагрузку на наводчика, но не превращает пост в автономный комплекс.

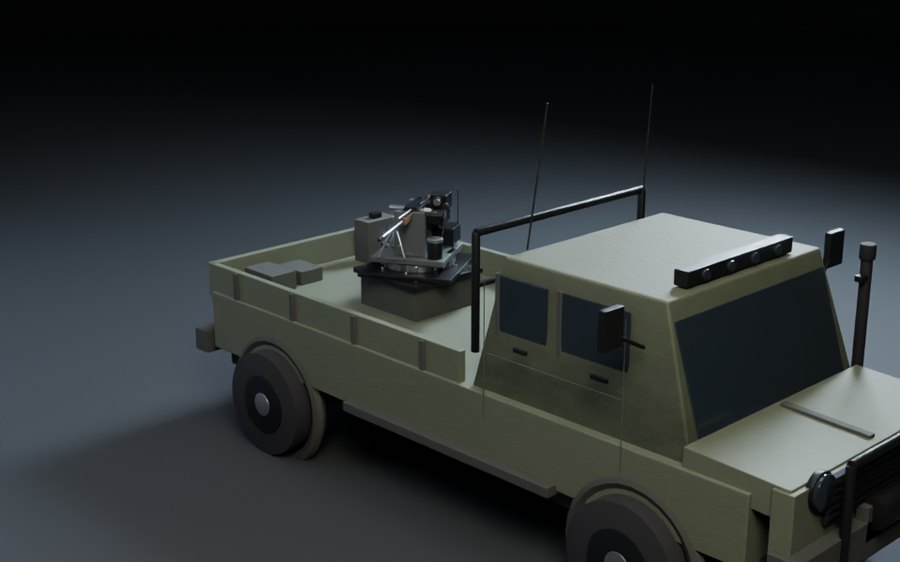

Компоновка 1. Пикап: мобильная огневая группа
Турель ставится в кузов на усиленный постамент. Основание крепится к силовым элементам кузова, а не к настилу: при стрельбе нагрузка уходит в раму. Постамент поднимает модуль над бортами, чтобы сектор не резался стенками и чтобы расчёт мог работать стоя или сидя рядом.
Что даёт пикап:
- быстрый выезд и смена позиции — главное преимущество мобильной группы;
- возможность работать с разных точек, не привязываясь к одному рубежу;
- перевозку расчёта, боекомплекта и ЗИП в том же кузове;
- относительно низкую стоимость носителя по сравнению с самоходной платформой.
Что важно учитывать:
- кузов — не броня: модуль не делает пикап защищённым, расчёт работает под штатной защитой носителя и укрытия;
- нужна стабилизация платформы или хотя бы понятная процедура остановки перед стрельбой;
- питание модуля — от бортовой сети или отдельного аккумулятора, с защитой от просадки при пуске;
- сектор ограничен бортами, кабиной и геометрией кузова; его фиксируют до монтажа;
- на ходу точная стрельба не гарантируется — это зависит от подвески и стабилизации.
Подробнее о мобильной группе — турель для МОГ. О выборе носителя — турельный модуль под пулемёт.

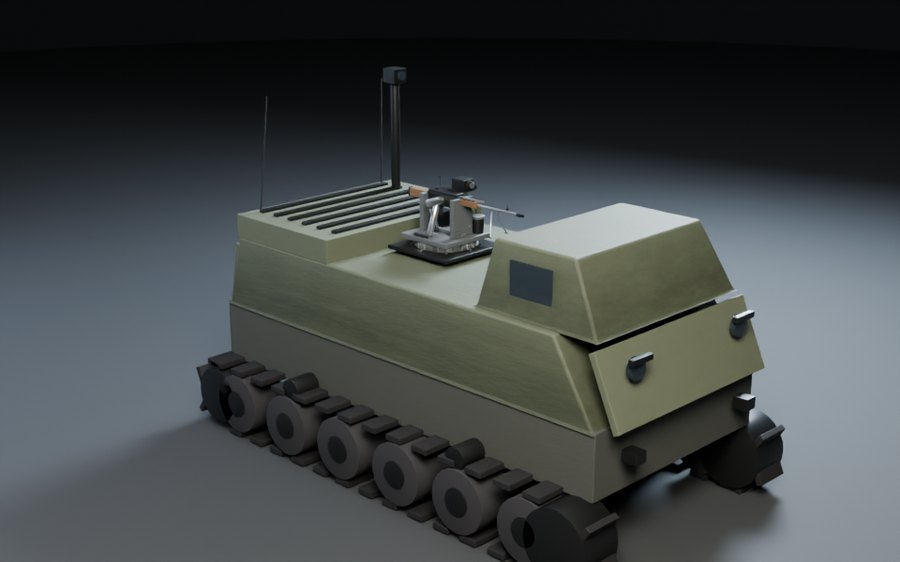

Компоновка 2. Самоходная платформа НРТК
Здесь модуль стоит на самоходной платформе, а не на автомобиле. Платформа несёт бронекорпус, гусеничный или колёсный движитель и место под турель; расчёт может находиться внутри или рядом, в зависимости от комплектации. Такая схема нужна там, где пикап не проходит по проходимости или где оператору нежелательно находиться рядом с модулем.
Что даёт самоходная платформа:
- проходимость и устойчивость на грунте, в грязи и на уклонах;
- размещение аппаратуры и боекомплекта внутри корпуса;
- возможность дистанционного управления и работы в опасной зоне;
- ровную площадку под турель без переделки кузова.
Что важно учитывать:
- масса и габариты требуют отдельной логистики — платформу не «поднимешь вдвоём»;
- нужны обслуживание движителя, диагностика и зарядка, а не только уход за турелью;
- канал связи и потеря связи — отдельный риск; поведение при потере связи фиксируется в настройках;
- цена и сроки выше, чем у пикапа; решение оправдано задачей, а не желанием «робота»;
- конкретная компоновка НРТК зависит от шасси и требований заказчика — универсальной версии нет.
Общая логика автоматической турели — автоматическая турель против дронов.

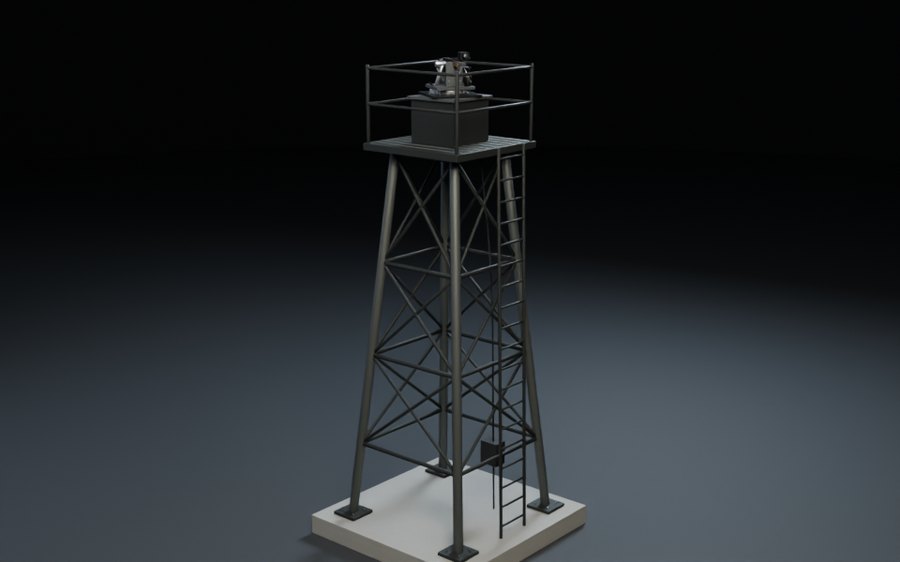

Компоновка 3. Вышка, открытая турель
Стационарный вариант: решётчатая вышка с площадкой, ограждением и лестницей. Турель стоит на постаменте выше ограждения, чтобы ствол не резался поручнями. Открытая компоновка оставляет оружие и датчики доступными для обслуживания и быстрой замены.
Что даёт вышка:
- подъём над препятствиями: зданиями, ёмкостями, заборами, складскими штабелями;
- круговой сектор без привязки к кузову;
- постоянное место с понятным доступом и питанием;
- возможность поставить укрытие для расчёта рядом с площадкой.
Что важно учитывать:
- ветровая нагрузка и расчёт основания — обязательная часть проекта;
- молниезащита и заземление, особенно на открытой площадке;
- обслуживание на высоте: лестница, ограждение, страховка, регламент подъёма;
- открытая турель хуже защищена от осколков и непогоды, чем бронированная;
- вышка — капитальное сооружение: согласование и монтаж занимают время.
Стационарный пост на объекте — стационарный огневой пост.

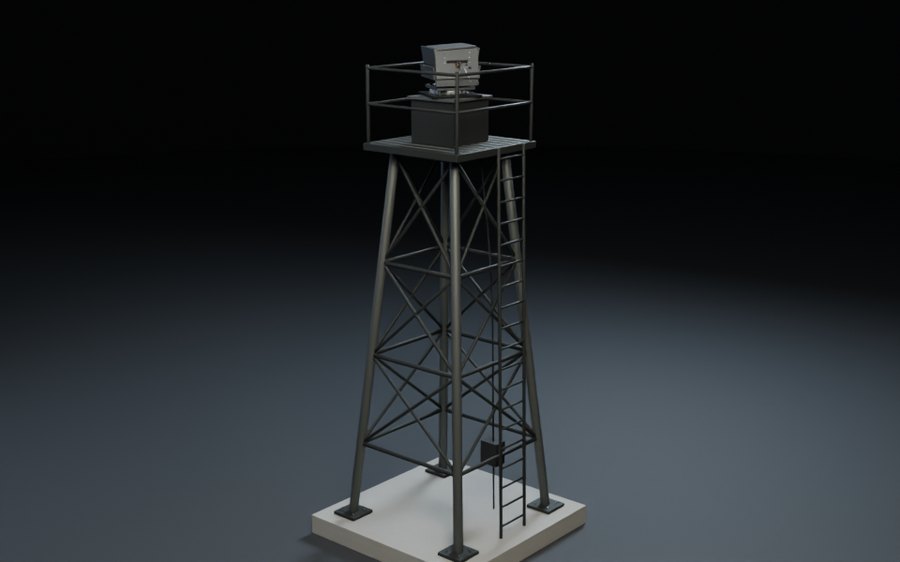

Компоновка 4. Вышка, турель под бронеплитами
Та же вышка, но турель закрыта бронеплитами сверху и с боков. Плиты защищают механику и электронику от осколков и мелких поражающих элементов, а расчёт — от бокового поражения. Спереди остаётся рабочая амбразура и смотровая щель; оружие сохраняет ограниченный сектор.
Что даёт бронирование:
- защиту приводов и оптики от осколков, пыли и осадков;
- снижение риска повреждения турели при обстреле объекта;
- более предсказуемую работу в непогоду;
- возможность длительного дежурства без постоянного визуального контроля механизма.
Что важно учитывать:
- масса плит увеличивает нагрузку на вышку и приводы — это считают на этапе проекта;
- закрытая компоновка ухудшает обзор и доступ к оружию;
- амбразура ограничивает углы и требует проверки на конкретном модуле;
- броня не делает пост неуязвимым: это защита от конкретных угроз, а не «щит от всего»;
- нужна вентиляция и отвод тепла от электроники.
Сравнение компоновок
| Вариант | Носитель | Мобильность | Защита | Когда выбирать |
|---|---|---|---|---|
| Пикап / МОГ | пикап, кузов | высокая | штатная защита носителя, щит | быстрый выезд, смена позиций, работа от рубежа к рубежу |
| НРТК | самоходная платформа | средняя или высокая | корпус платформы | плохая проходимость, опасная зона, дистанционная работа |
| Вышка, открытая | решётчатая вышка | нет | щит, укрытие рядом | периметр, обзор, постоянный пост |
| Вышка, бронированная | решётчатая вышка | нет | бронеплиты сверху и с боков | обстрел, осколки, длительное дежурство |
Варианты вооружения
Базовая конфигурация на всех четырёх моделях — один ПКМ. Это не единственный вариант: модуль проектируется под оружие заказчика, но не любое оружие встаёт на любое основание. Совместимость определяют по массе, длине, отдаче, способу питания и креплению.
- ПКМ. База: отработанная лента, доступные ЗИП, понятное обслуживание. Подходит для пикапа, вышки и платформы.
- Печенег. Рассматривается как альтернатива при совместимом креплении и питании. Требует проверки посадочных мест и баланса люльки.
- Спаренные стволы. Вариант для повышения плотности огня. Нужны другая люлька, усиленные приводы и больший боекомплект; масса и отдача растут.
- Шилка и крупнокалиберные системы. Это не пулемёт, а самостоятельный класс техники. Установка на турельный модуль такого размера не является стандартной: обсуждается отдельно, под конкретный носитель, с расчётом нагрузок и секторов.
Решение по вооружению принимается на предпроекте: сначала задача и носитель, потом оружие. Обратный порядок обычно приводит к переделке половины модуля.
Как работает модуль
- Обнаружение. Цель приходит от акустической сети, радиотехнических средств, оптики или РЛС объекта.
- Целеуказание. Модуль получает направление и берёт цель на сопровождение; оператор видит её в канале датчиков.
- Сопровождение. Приводы удерживают линию огня, автоматика считает упреждение. Это не автономное применение.
- Решение. Уполномоченный человек санкционирует применение. Модуль не стреляет «сам по себе».
- Огонь и документирование. Фиксируются события, действия оператора и результат; расход боекомплекта понятен.
Такая логика нужна не только из-за безопасности: она делает поведение системы предсказуемым для дежурной смены и позволяет разобрать действия после инцидента.
Что входит в два этапа
Предпроект. Обследование носителя или площадки, модель угроз, выбор компоновки, расчёт нагрузок и секторов, перечень оборудования, бюджет этапа. На выходе — решение, которое можно защитить перед заказчиком и подрядчиками.
Реализация. Поставка, монтаж, настройка, обучение расчёта, проверка на объекте, документация. Если на предпроекте выясняется, что задача решается пассивным контуром или обнаружением без огневого рубежа, мы говорим об этом прямо — турель не всегда нужна.
Стоимость этапа фиксируется после обследования: она зависит от носителя, вооружения, датчиков, защиты и интеграции. Внутренние цены компонентов не раскрываются.
Важно. 3D-модели на странице — визуализация компоновки, а не серийный образец. Форма, цвет, крепления и состав оборудования уточняются на предпроекте под конкретный носитель и задачу. Модели не содержат тактических схем, точных ТТХ и данных о подразделениях.
Частые вопросы
Можно ли поставить турель на мой пикап?
Нужно смотреть раму, кузов и нагрузки. В большинстве случаев требуется усиленный постамент и крепление к силовым элементам; часть кузовов не подходит без переделки. Решение — после осмотра.
Турель стреляет сама?
Нет. Автоматика ведёт цель и удерживает линию огня, но применение санкционирует человек. Это принципиальная позиция, а не техническое ограничение.
Можно ли поставить Печенег или спаренные стволы?
Да, как вариант проекта. Нужно проверить крепление, питание, баланс люльки, отдачу и приводы. На базовой модели стоит ПКМ; остальное — предмет предпроекта.
Что дешевле — пикап или вышка?
Зависит от задачи. Пикап требует носителя и подготовки кузова, вышка — фундамента, монтажа и согласований. Сравнивать нужно стоимость решения целиком, а не отдельного модуля.
Модели можно использовать в проектной документации?
Как иллюстрацию компоновки — да, с пометкой «визуализация». Как чертёж или ТТХ — нет. Для рабочей документации нужны размеры, материалы и расчёты, которые делаются на предпроекте.
Не уверены, какая компоновка подходит? Напишите или позвоните — начнём с задачи и носителя, а не с выбора модели.
